Conduit & Cable Duct untuk PLTS Atap: Panduan Lengkap Instalasi Kabel DC Aman 2026

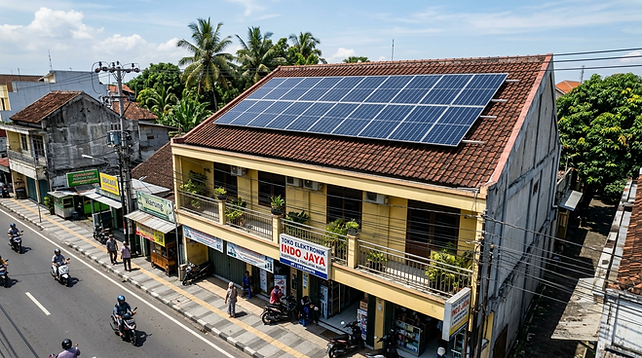

Semakin banyak rumah dan ruko di Indonesia memasang Pembangkit Listrik Tenaga Surya (PLTS) atap, baik untuk menekan tagihan PLN maupun mendukung home charging kendaraan listrik. Sayangnya, saat merencanakan PLTS atap, perhatian hampir selalu tertuju ke jumlah panel, kapasitas inverter, dan estimasi penghematan — sementara jalur kabel yang menghubungkan semuanya justru sering jadi bagian yang paling terburu-buru dikerjakan. Padahal kabel DC dari panel surya ke inverter melewati kondisi paling berat di seluruh instalasi rumah: atap yang panas, hujan langsung, dan paparan sinar matahari bertahun-tahun tanpa jeda. Panduan ini membahas cara memilih dan memasang pipa conduit serta cable duct yang tepat untuk melindungi jalur kabel PLTS atap, berdasarkan prinsip keselamatan instalasi listrik dan praktik desain PLTS yang merujuk pada PUIL 2020 serta standar SNI/IEC yang berlaku di Indonesia.

Kenapa Jalur Kabel DC PLTS Atap Butuh Perlakuan Berbeda

Kabel AC di rumah bisa dimatikan sepenuhnya lewat MCB kapan saja ada gangguan. Kabel DC dari panel surya ke inverter tidak seperti itu — selama ada cahaya matahari, string panel tetap menghasilkan tegangan, sehingga jalur ini secara praktis selalu "hidup" di siang hari meski inverter sudah dimatikan manual. Karakteristik busur listrik (arc) pada arus DC juga berbeda: arc AC padam sendiri setiap kali gelombang melewati titik nol, sementara arc DC cenderung bertahan lebih lama jika terjadi kontak longgar atau isolasi rusak.

Kajian risiko kebakaran pada PLTS atap umumnya menunjukkan bahwa kontributor utama bukan semata desain sistem, melainkan kualitas konektor, ketepatan crimping, degradasi komponen akibat cuaca, dan mutu pengerjaan di lapangan. Pipa conduit dan cable duct berperan langsung di area ini — mengurangi kontak fisik antara kabel dengan air, radiasi UV, dan gangguan mekanis (gigitan tikus, tertimpa alat saat perawatan atap) yang mempercepat degradasi isolasi kabel.

Dari sisi regulasi, PUIL 2020 tetap menjadi acuan umum instalasi listrik di Indonesia. Untuk desain sisi DC array PV, rujukan teknis internasional yang relevan adalah IEC 62548-1 beserta amandemennya; untuk penerapan di Indonesia, gunakan edisi SNI IEC yang masih berlaku menurut BSN serta persyaratan proyek dan lembaga inspeksi terkait — jangan berasumsi edisi tertentu otomatis sudah diadopsi tanpa verifikasi. Sistem pipa conduit itu sendiri mengikuti seri SNI IEC 61386 (61386-1 untuk persyaratan umum, 61386-21 untuk conduit plastik, 61386-22 untuk conduit logam).

Untuk PLTS atap yang terhubung ke jaringan PLN atau pemegang IUPTLU lain, Peraturan Menteri ESDM No. 2 Tahun 2024 mengatur kuota pengembangan sistem, prosedur permohonan (periode Januari dan Juli), persetujuan sambungan, serta standar keselamatan instalasi. Sebelum pengoperasian, verifikasi juga kewajiban pemeriksaan, pengujian, dan Sertifikat Laik Operasi (SLO) yang berlaku untuk kategori dan kapasitas sistem Anda ke sumber resmi terbaru — regulasi ketenagalistrikan jenis ini cukup sering direvisi.

Memilih Pipa Conduit yang Tepat untuk Rute Atap ke Inverter

Rute kabel DC PLTS atap biasanya melewati dua kondisi yang sangat berbeda, dan idealnya diperlakukan berbeda pula.

Segmen di Atap: Area Terpapar Matahari & Hujan Langsung

Ini bagian paling kritis. Pipa conduit PVC standar pada umumnya diformulasikan untuk pemasangan di dalam dinding, plafon, atau tertanam — bukan untuk paparan sinar matahari langsung bertahun-tahun tanpa pelindung, karena eksposur UV jangka panjang dapat membuat material PVC berubah warna dan lebih getas seiring waktu. Untuk segmen yang benar-benar terekspos di permukaan atap:

• Gunakan produk yang memang diperuntukkan untuk aplikasi outdoor/UV-exposure, dan selalu minta data teknis atau sertifikasi ketahanan UV dari pemasok sebelum menentukan spesifikasi akhir — jangan berasumsi semua conduit PVC otomatis tahan matahari hanya karena berwarna abu-abu/putih.

• Jika memungkinkan, rutekan conduit di sisi bawah rangka panel (di area yang mendapat keteduhan dari modul surya) untuk mengurangi eksposur matahari langsung dibanding conduit yang dipasang di jalur terbuka penuh.

• Conduit logam (metal conduit) jadi alternatif untuk segmen dengan risiko mekanis tinggi. Jika dipakai, pastikan kontinuitas elektris di seluruh sambungan, bonding ke sistem pembumian sesuai ketentuan PUIL, proteksi terhadap korosi, dan pemilihan fitting yang tidak merusak isolasi kabel — jangan berasumsi sambungan mekanis antarbagian otomatis berfungsi sebagai penghantar pembumian.

• Pastikan seluruh sambungan (elbow, T-dos, socket) menggunakan tutup/gasket yang sesuai — untuk sambungan vertikal, arahkan mulut fitting menghadap ke bawah supaya air hujan tidak terkumpul dan masuk ke dalam jalur kabel.

Segmen dari Titik Tembus Atap Menuju Inverter

Setelah kabel masuk ke dalam bangunan (baik inverter dipasang indoor maupun di area semi-terbuka seperti teras/carport), kondisinya jauh lebih terkendali. Pipa conduit PVC dapat digunakan untuk segmen ini, sama seperti penggunaannya pada instalasi rumah pada umumnya — dengan catatan spesifikasi produk, lokasi, dan metode pemasangannya memang sesuai — asalkan titik tembus di atap sendiri sudah disegel dengan baik agar air tidak merembes mengikuti jalur pipa ke dalam plafon.

Untuk sisi AC — dari inverter menuju panel distribusi rumah — jalur ini mengikuti prinsip instalasi AC standar PUIL, dan bisa menggunakan kombinasi kabel SNI dari MASKO dengan pipa conduit atau cable duct NISO seperti pada instalasi rumah pada umumnya. Untuk kabel DC dari panel ke inverter sendiri, sebaiknya gunakan kabel yang memang dirancang untuk aplikasi PV (biasanya berisolasi khusus tahan panas dan UV) — konsultasikan ke instalatir bersertifikat atau pemasok kabel solar mengenai spesifikasi yang sesuai kapasitas sistem Anda.

Detail Pemasangan yang Sering Diabaikan

Beberapa hal kecil berikut justru paling sering jadi sumber masalah di lapangan:

1. Pisahkan jalur DC dan AC. Rutekan kabel DC dari panel dan kabel AC dari inverter pada jalur conduit yang terpisah sedapat mungkin — ini memudahkan identifikasi jalur, inspeksi, dan isolasi gangguan ke satu sisi sistem saja; rancangan akhir tetap mengikuti standar yang berlaku dan petunjuk pabrikan inverter/kabel. Pada sisi DC sendiri, pasangan konduktor positif dan negatif dalam satu string sebaiknya dirutekan berdekatan untuk meminimalkan luas loop kabel.

2. Gunakan cable gland dengan rating IP yang sesuai di titik tembus atap dan di enclosure combiner box/junction box outdoor, agar air dan debu tidak masuk melalui celah kabel. Sama seperti conduit, mintalah konfirmasi rating IP dari produk yang benar-benar akan dipasang — jangan berasumsi dari nama produk saja.

3. Buat drip loop sebelum kabel masuk ke junction box atau titik tembus dinding/atap, supaya air yang mengalir di sepanjang kabel menetes ke bawah dulu sebelum mencapai titik masuk, bukan langsung mengalir masuk mengikuti kemiringan kabel.

4. Perhitungkan pemuaian akibat siklus panas-dingin harian. Atap mengalami perubahan suhu ekstrem antara siang dan malam. Pasang klem/penyangga conduit sesuai jarak yang direkomendasikan pabrikan produk yang dipakai — ini bergantung pada diameter pipa, material, orientasi jalur, dan berat kabel — agar pipa tidak melendut atau tertarik berlebihan akibat pemuaian material. Pada jalur atap yang panas, pertimbangkan juga kebutuhan sambungan ekspansi sesuai sistem conduit yang digunakan.

5. Amankan jalur dari risiko mekanis saat perawatan atap — rute conduit yang terlalu terbuka berisiko terinjak atau tertimpa alat saat pembersihan panel surya rutin.

Menghitung Ukuran Conduit yang Sesuai

Ukuran kabel DC harus ditentukan terlebih dahulu berdasarkan arus desain sistem, tegangan, batas jatuh tegangan, suhu ambien di atap, metode pemasangan, dan faktor koreksi/derating sesuai tabel KHA PUIL — bukan sekadar mengikuti kebiasaan "yang penting muat." Setelah ukuran kabel ditentukan, baru pilih diameter conduit berdasarkan diameter luar kabel, jumlah kabel, dan radius tekuk yang dibutuhkan. Sebagai praktik konservatif yang umum dipakai di lapangan, isi pipa untuk 3 kabel atau lebih biasanya dijaga tidak lebih dari sekitar 40% dari luas penampang dalam, menyisakan ruang cadangan sekitar 20–30% untuk sirkulasi udara dan kemudahan penarikan/penggantian kabel di kemudian hari. Angka ini adalah panduan praktik lapangan, bukan angka baku universal — tetap verifikasi terhadap data kabel dan kondisi instalasi aktual Anda.

Untuk kombinasi jumlah dan ukuran kabel DC yang berbeda-beda tergantung kapasitas sistem PLTS Anda, gunakan Kalkulator Fill Capacity NISO untuk mengecek apakah pipa yang direncanakan masih dalam batas aman atau perlu naik satu ukuran.

Kesalahan Umum yang Bikin Instalasi PLTS Atap Berisiko

• Membiarkan kabel DC terbuka tanpa pelindung di sepanjang rangka atap, hanya diikat dengan cable tie ke struktur panel.

• Menggunakan conduit kelas indoor untuk segmen yang jelas-jelas terpapar hujan dan matahari langsung.

• Mencampur kabel DC dan AC dalam satu jalur pipa yang sama.

• Tidak membuat drip loop, sehingga titik tembus atap jadi jalur masuk air saat hujan deras.

• Mengabaikan fill capacity, sehingga pipa terlalu padat dan panas kabel tidak punya ruang untuk terbuang.

FAQ

Apakah pipa conduit PVC biasa aman dipakai untuk instalasi PLTS di atap?

Untuk segmen yang benar-benar terpapar matahari langsung dalam jangka panjang, sebaiknya gunakan produk yang memang diperuntukkan untuk eksposur outdoor/UV dan minta konfirmasi data teknisnya dari pemasok. Untuk segmen indoor menuju inverter, conduit PVC standar umumnya dapat digunakan selama spesifikasi produk dan metode pemasangannya sesuai kondisi lapangan.

Apakah kabel DC panel surya dan kabel AC dari inverter boleh digabung dalam satu conduit?

Sebaiknya tidak. Memisahkan kedua jalur memudahkan troubleshooting dan mengurangi risiko gangguan menjalar antar sistem.

Standar apa saja yang relevan untuk instalasi kabel dan conduit PLTS atap di Indonesia?

Secara umum mengacu ke PUIL 2020 untuk instalasi listrik, IEC 62548-1 (dan edisi SNI IEC yang mengadopsinya sesuai versi terbaru di BSN) untuk persyaratan rangkaian PV, serta seri SNI IEC 61386 untuk sistem conduit. Untuk sistem yang terhubung ke jaringan PLN, Peraturan Menteri ESDM No. 2 Tahun 2024 turut relevan — dan seperti regulasi ketenagalistrikan pada umumnya, sebaiknya selalu dicek ke sumber resmi terbaru karena berpotensi direvisi.

Berapa jarak aman kabel dari struktur logam rangka atap?

Ini bergantung pada desain sistem dan kondisi lapangan spesifik — sebaiknya dikonsultasikan langsung dengan instalatir bersertifikat PLTS, karena menyangkut perhitungan proteksi dan grounding yang perlu disesuaikan per proyek.

Lindungi Investasi PLTS Atap Anda dari Jalur Kabelnya

Panel surya dan inverter berkualitas tidak banyak membantu jika jalur kabel di antaranya rentan bocor air, rapuh karena matahari, atau tergigit tikus di tahun kedua pemakaian. Pipa Conduit dan Cable Duct NISO membantu melindungi jalur kabel PLTS atap Anda dari titik panel hingga ke panel distribusi rumah, dipadukan dengan kabel SNI dari MASKO Electrical untuk sisi AC instalasi Anda.

Sebelum menentukan ukuran pipa, cek dulu dengan Kalkulator Fill Capacity NISO agar jalur kabel DC Anda tidak terlalu padat. Butuh rekomendasi conduit atau aksesoris yang sesuai untuk instalasi PLTS atap Anda? Hubungi tim NISO Electric melalui Jatim Raya Electric untuk konsultasi dan penawaran.

Catatan: standar SNI/IEC, ketentuan sertifikasi produk, serta regulasi PLN/ESDM terkait PLTS atap dapat diperbarui dari waktu ke waktu. Selalu verifikasi ke sumber resmi atau instalatir bersertifikat sebelum menentukan spesifikasi akhir instalasi Anda.
